Mô tả sản phẩm

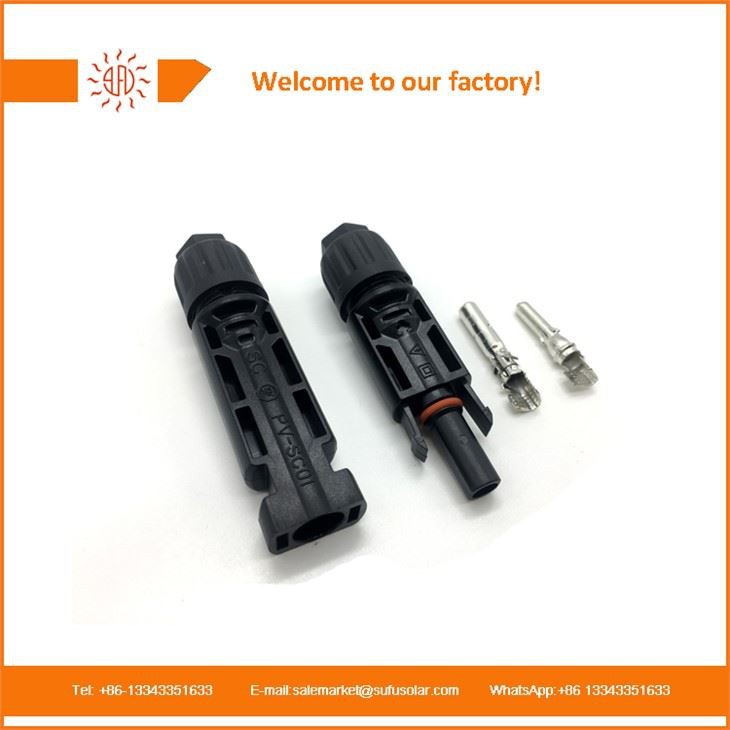

Đầu nối MC4 mặt trời
Đầu nối năng lượng mặt trời được làm từ polycarbonate tiêm chống oltraviolet, tăng cường, chống cháy. Nó có chức năng chống oltraviolet và chống lão hóa tốt. Các bộ phận kim loại lõi bên trong là đồng với độ dẫn nhiệt và độ bền tốt hơn, và bề mặt được đóng hộp với hiệu suất chống ăn mòn tốt.
Hầu như tất cả các tấm pin mặt trời được kết nối với nhau bằng cách sử dụng các phích cắm và ổ cắm chống thời tiết đặc biệt được gọi là đầu nối MC4. Thuật ngữ MC4 là viết tắt của đầu nối đường kính 4mm đa tiếp xúc. Do điều kiện thời tiết khắc nghiệt, các đầu nối phải rất mạnh, an toàn, chống tia cực tím và duy trì kết nối tốt với điện trở tối thiểu ở cả điện áp thấp và cao lên đến 1500V.
Các đầu nối được thiết kế để được sử dụng với cáp DC mặt trời cách nhiệt 4mm hoặc 6 mm tiêu chuẩn với lõi đa sợi bằng đồng đóng hộp cho điện trở tối thiểu. Để lắp ráp chính xác các đầu nối, một công cụ uốn đặc biệt được sử dụng để uốn cong cáp đa sợi vào thiết bị đầu cuối bên trong, sau đó được chèn và chụp vào vỏ MC4.
Tham số
|
Chứng nhận |
TUV |
|
Giấy chứng nhận |
Số B 101149 0002 rev. 00 |
|
Tiêu chuẩn |
EN62852: 2015 IEC62852: (ed.1) |
|
Điện áp định mức |
1500VDC |
|
Điện áp thử nghiệm |
6000V (50Hz 1 phút) |
|
Xếp hạng hiện tại |
30A |
|
Lớp bảo vệ |
Lớp A. |
|
Bằng cấp bảo vệ |
IP67 |
|
Lớp Flame |
Ul {{0}} V0 |
|
Thể loại quá điện áp |
Iii |
|
Mức độ ô nhiễm |
2 |
|
Phạm vi nhiệt độ |
'-40 độ ~ +85 độ |
|
Nhiệt độ giới hạn trên |
100 độ |
|
Tiếp xúc với điện trở |
Nhỏ hơn hoặc bằng 0. 5MΩ |
|
Điện trở cách nhiệt |
>500MΩ |
|
Chèn lực |
Nhỏ hơn hoặc bằng 50n |
|
Lực kéo |
Lớn hơn hoặc bằng 50n |
|
Kết nối cáp |
1 × 4mm 2 |
|
Cấu trúc chống thấm |
Con dấu O-ring |

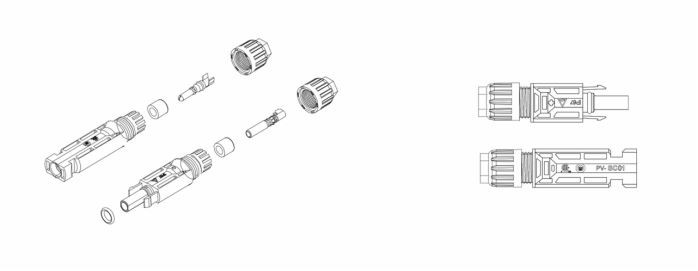

Sơ đồ
Tính năng
1. Hỗ trợ nhiều cắm và rút phích cắm.
2. Độ bền cao, chống oltraviolet, chống cháy.
3. Các bộ phận kim loại bên trong được chèn với sậy loại núm bên trong.
4. Thiết bị khóa tự động cho điểm nam và nữ cho phép kết nối dễ dàng và đáng tin cậy hơn.
5. 5. Sự xuất hiện phổ biến phù hợp cho hầu hết các cài đặt tại chỗ và có thể phù hợp với MC4 ban đầu.
6. Hoạt động tại chỗ. Có thể được cài đặt với một công cụ uốn.
7. Phù hợp với cáp PV với đường kính cách nhiệt khác nhau.
8. Các bộ phận kim loại đồng màu đỏ, khả năng mang dòng điện cao, tản nhiệt cao
9.IP67 Bảo vệ

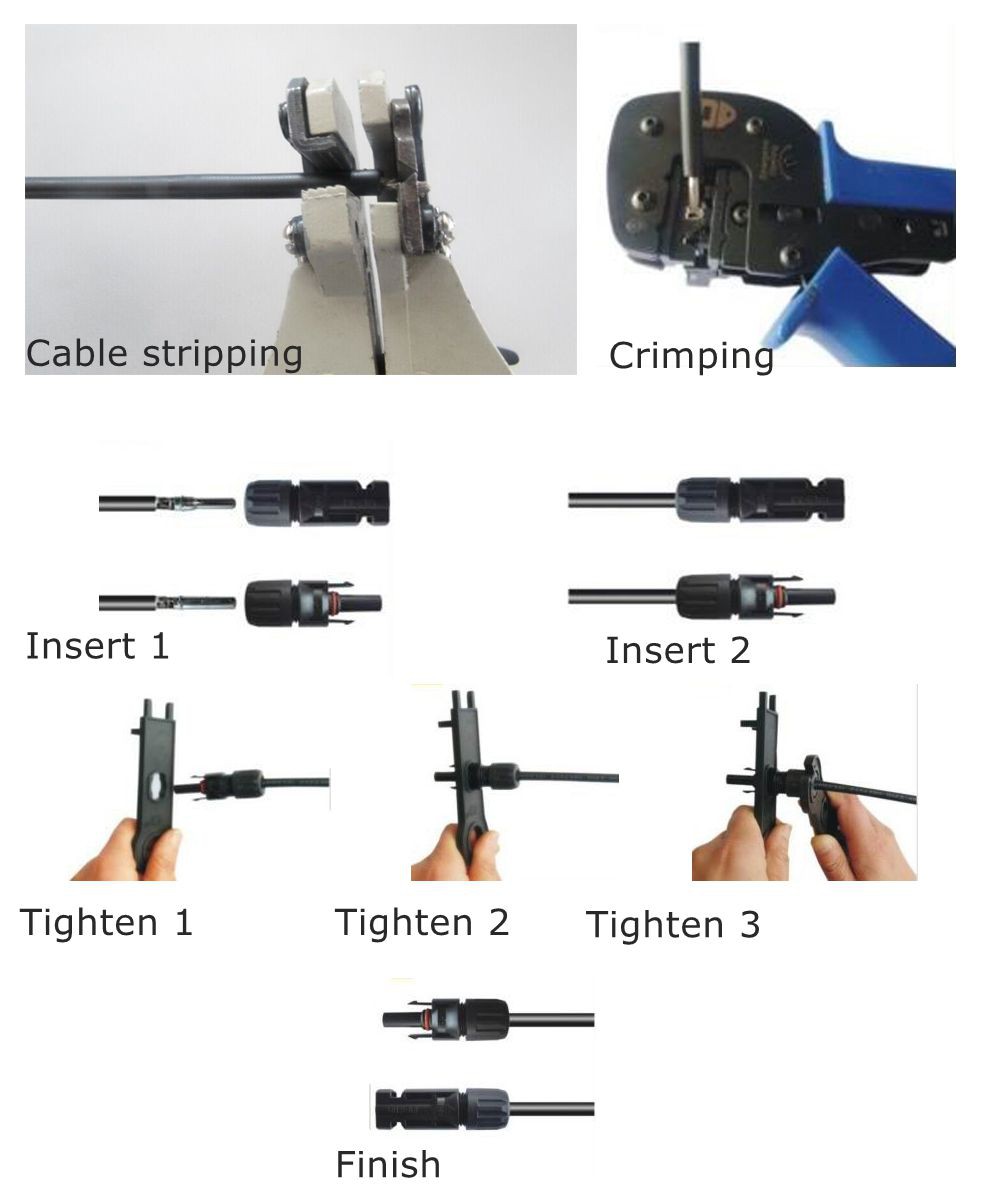

Cài đặt
